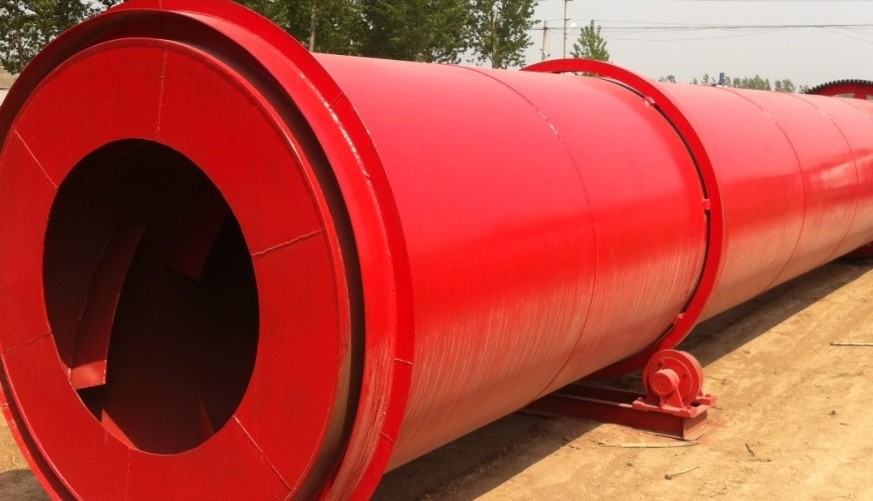

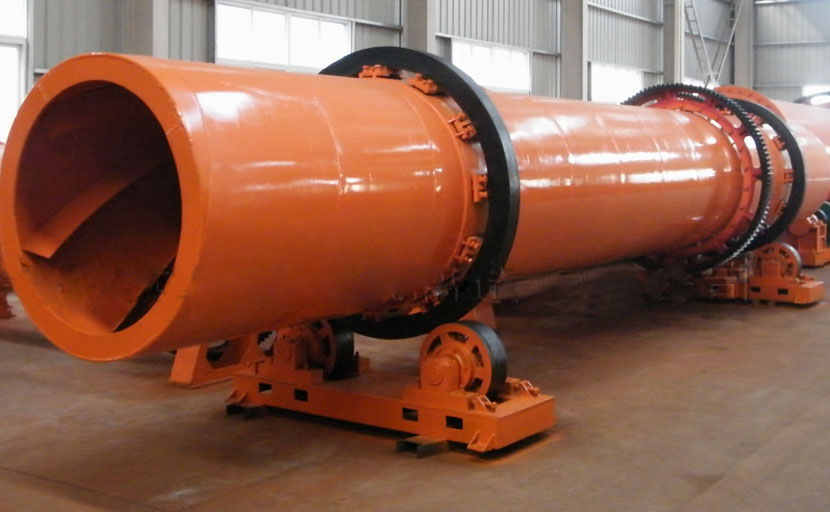

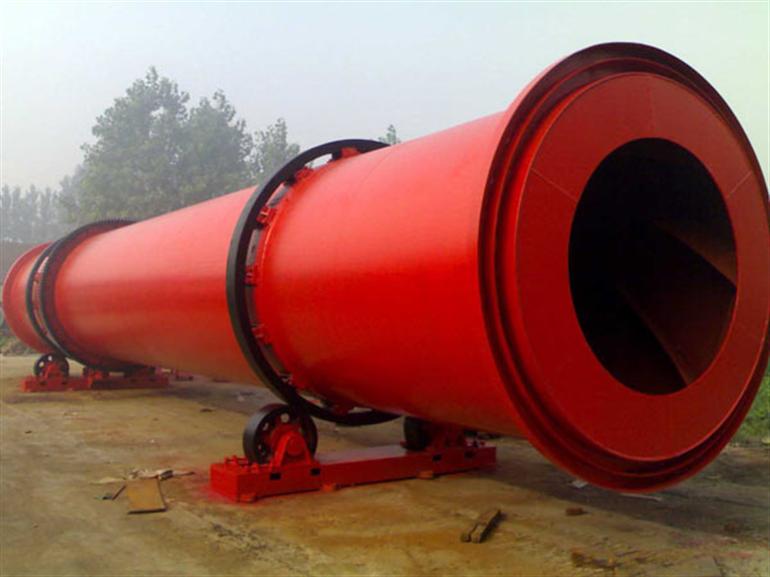

烘干机

【筒径×筒长】：Φ1.2×8.0m-Φ3.6×28m 【生产能力】：1.9-76.0t/h

应用领域

用于选矿、建材、冶金、化工等部门烘干一定湿度或粒度的物料。

适用物料

河沙、铜矿石、磁黄铁矿、赤铁矿、褐铁矿、钼矿石、金矿石、铁矿石、石灰石、粘土等。

全国24小时销售热线：0371-64128896

产品介绍
突出优势
工作原理
技术参数
相关新闻

突出优势

该机主要由回转体、扬料板、传动装置、支撑装置及密封圈等部件组成。我厂烘干机采用新型扬料板装置，具有导向、均流、扬料等多项功能，能使物料在烘干机径向截面全面均布，料幕成为薄、均、全的状态，完全接触热气流，达到充分利用热能的目的。

耗能量低
我厂烘干机选用合理的运行参数，煤耗量和电耗量比一般烘干机降低10-15%以上。

产量高
时产量提高10-15%以上，已在水泥和选矿企业得到了广泛的应用。

突出优势

耗能量低
我厂烘干机选用合理的运行参数，煤耗量和电耗量比一般烘干机降低10-15%以上。

产量高
时产量提高10-15%以上，已在水泥和选矿企业得到了广泛的应用。

工作原理

烘干机的热源来自燃烧装置，本烘干机采用顺流式加热方式。因此需要烘干的物料，从进料箱、进料溜进入筒体，即被螺旋抄板推向后。由于烘干机倾斜放置，物料一方面在重力和回转作用下流向后端，另一方面物料被抄板反复抄起，带至上端再不断地扬撒下来，使物料在筒内形成均匀的幕帘，充分与筒内的热气流进行热交换，由于物料反复扬撒，所含的水分逐渐被烘干，从而达到烘干的目的。

技术参数

规格（m）	筒体容积（m³）	生产能力（t/h）	安装斜度（%）	高进气温度（℃）	主电动机（kw）	总重量（t）
规格（m）	筒体容积（m³）	生产能力（t/h）	安装斜度（%）	高进气温度（℃）	主电动机（kw）	总重量（t）
Φ1.2×8.0	9.0	1.9-2.4	3-5	700-800	7.5	9
Φ1.2×10	11.3	2.4-3.0	3-5	700-800	7.5	11
Φ1.5×12	21.2	4.5-5.7	3-5	700-800	15	18.5
Φ1.5×14	24.7	5.3-6.6	3-5	700-800	15	19.7
Φ1.5×15	26.5	5.7-7.1	3-5	700-800	15	20.5
Φ1.8×12	30.5	6.5-8.1	3-5	700-800	18.5	21.5
Φ1.8×14	35.6	7.6-9.5	3-5	700-800	18.5	23
Φ2.2×12	45.6	9.7-12.2	3-5	700-800	22	33.5
Φ2.2×14	53.2	11.4-14.2	3-5	700-800	22	36
Φ2.2×16	60.8	13.0-16.2	3-5	700-800	22	38
Φ2.4×14	63.3	13.5-16.9	3-5	700-800	37	45
Φ2.4×18	81.4	17.4-21.7	3-5	700-800	37	49
Φ2.4×20	90.4	19.3-24.1	3-5	700-800	45	54
Φ2.4×22	99.5	21.2-26.5	3-5	700-800	45	58
Φ2.6×24	127.4	27.2-34.0	3-5	700-800	55	73
Φ3.0×20	141.3	30.1-37.7	3-5	700-800	75	85
Φ3.0×25	176.6	37.7-47.1	3-5	700-800	75	95
Φ3.2×25	201	42.9-53.6	3-5	700-800	90	110
Φ3.6×28	285	60.8-76.0	3-5	700-800	160	135

间接传热烘干机

筒径×筒长项目	外筒内径（mm）	内筒内径（mm）	筒体长度（m）	筒体容积（m³）	筒体斜度	扬料板型式	高进气温度（℃）	外形尺寸（m）
Φ1.5×15m	1500	500	15	20.27	3-5%	升举式	850	16.2×2.7×2.7
Φ1.5×17m			17	22.97				18.2×2.7×2.7
Φ1.5×19m			19	25.68				20.0×2.9×2.9
Φ1.8×21m	1800	650	21	35.91	3-5%	升举式	850	22.5×2.7×2.7
Φ1.8×23m			23	39.33				24.5×2.9×2.9
Φ1.8×25m			25	42.75				26.5×2.9×2.9
Φ2.2×21m	2200	800	21	58.10	3-5%	升举式	850	----
Φ2.2×23m			23	63.61
Φ2.2×25m			25	69.15
